ミクロテックス®-F

ミクロテックス®-Fとは、ニードルパンチングフェルトなど従来の一般的なろ布の表面に、四フッ化エチレン樹脂の連続多孔質膜を特殊な方法でラミネートした、高機能フィルターです。

ミクロテックス®-Ｆは、従来のろ布のように最適なろ過をする為に必要とされていた１次付着層を形成させる必要がなく、ほぼ完全な表面ろ過によって微粒子域までの捕集が可能です。

ミクロテックス®-Ｆは、日本での登録商標です
ＴＥＭＩＳＨ®：trademark registered in other countries.

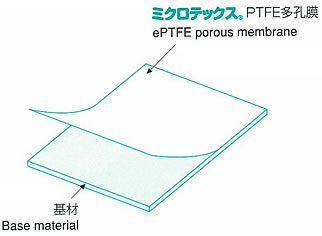

  • ミクロテックスR-F　PTFE多孔膜画像

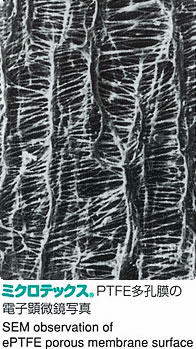

  • ミクロテックスR-F　PTFE多孔膜の顕微鏡写真

特性

ライン
  • 様々な素材にラミネート加工することにより多種多様な用途に対応することが可能です。
  • 四フッ化エチレン樹脂の膜の特性として、離型性に極めて優れている為、付着性の強いダストも僅かなエネルギーで払い落としが可能です。
  • 従来のろ布と比較すると通気性が低い為、初期圧力損失こそ少し高くなりますが、卓越したダスト剥離性により残留ダストによる圧損の上昇を抑えることにより、長時間安定した低圧損で運転することが可能です。

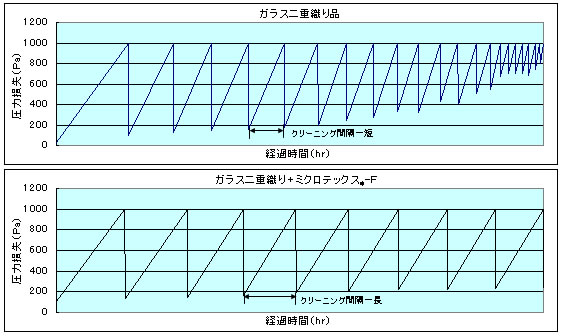

パルス頻度の比較

ライン
  • テスト条件
  • ●ろ過速度：2.5m/min
  • ●入口濃度：2.0g/m３
  • ●パルス圧力：0.15MPa
  • ●試験粉体：フライアッシュ（JIS10種）

バグフィルター用 ミクロテックス®-Ｆ 主要製品一覧

ライン
基材 目付
(g/m2)		 厚さ
(mm)		 通気性
(cc/sec/cm2)		 DOP捕集
効率(%)		 常用最高
温度(℃)		 耐酸性 耐アルカリ性
ポリエステルフェルト 500 1.8 4.0 99.9≧ 130 ○ △
アクリルフェルト 500 1.8 3.5 99.9≧ 120~140 ○ ○
アラミドフェルト 480 1.8 3.5 99.9≧ 180~200 △ ○
ＰＰＳフェルト 500 1.7 2.8 99.9≧ 170 ○ ○
ポリイミドフェルト 500 2.3 3.0 99.9≧ 200~220 ○ △
ＰＴＦＥフェルト 700 1.3 3.0 99.9≧ 230~250 ○ ○
ガラスクロス 800 0.8 3.0 99.9≧ 250 ○ △
お問い合わせはこちら
フィルターバグ
