クリーンルーム機器
高精度機器の製造や食品の衛生管理に欠かせないクリーンルームの各種機器の取扱い、工事メンテナンスを行っています。
主な取扱機器
- ●クリーンベンチ・クリーンブース
- ●FFU
- ●エアーシャワー
- ●パスボックス
- ●チャンバーボックス
- ●パッケージエアコン
- ●エアーハンドリングユニット
- ●クリーンルームの設計及び施工
主な作業内容
- ●フィルター交換
- ●リーク及び清浄度測定
- ●風量測定
- ●報告書作成
- ●クリーンルーム機器設置工事
- ●クリーンルーム設計施工
取扱機器紹介
この他の機器も取り扱っています。詳しくはお問い合わせください。

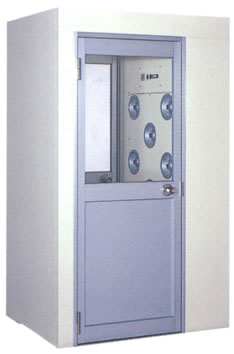

エアシャワー
(一人用手動扉タイプ)
(一人用手動扉タイプ)
標準型 NAS-81P
HEPAフィルターを使用した一般的な片吹きタイプです。
8個のジェットノズルから吹出されるクリーンエアで塵埃を除去します。
形式 | NAS-81P | |
ジェット風量 | 7.8m³/min以上 | |
ジェット風速 | 23m/sec以上 | |
準塵効率 | 0.3μm粒子にて99.97%以上 | |
フィルタ | プレフィルタ:不織布フィルタ | |
メインフィルタ:HEPAフィルタ | ||
構造 | 本体:鉄板製焼付塗装仕上 | |
ドア | アルミカマチ扉 | |
前室側・手動 | ||
クリーンルーム側・手動 | ||
窓:透明ガラスt3.0 | ||
床:SUS304製 |
||
ジェットノズル数 | 8個(φ30) | |
ファン数 | 1台 | |
証明灯 | 16W×1灯 | |
操作 | エアジェット切替(自動・手動)スイッチ | |
照明灯スイッチ | ||
床:SUS304製 | ||
電源 | AC200V・3φ・50/60Hz | |
消費電力 | 約400/600W | |
質量 | 約230Kg |

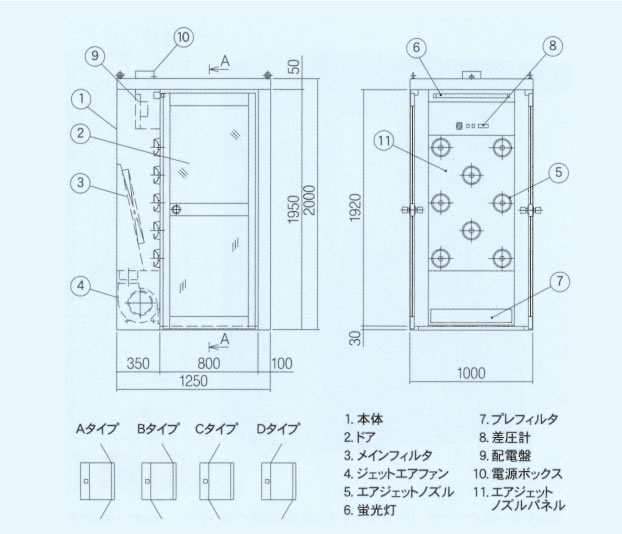

- 平面図
クリーンブース
クラス1000/10000 NBU-3
帯電防止ビニールシ一卜に覆われ、ブース内部は陽圧になります。
寸法に関しては、お客様のご要望に応じて、設計・加工します。
下記の主な追加仕様は、別途ご相談を承ります。
形式 | NBU-3-3030 |
処理風量 | 約40m³/min |
集じん効率 | 0.3μ粒子にて99.97%以上 |
構造 | フレーム:鉄板製焼付塗装仕上 |
FFU:鉄板製焼付塗装仕上 | |
周囲:ビニールガーテン(透明) | |
証明灯 電源 |
32W×8灯 |
AC200V・φ3・50/60Hz | |
消費電力 | 約560W |
質量 | 約360Kg |
台数 | 1台 |
- ●出入リロへのエアシャワー取り付け
- ●周囲のビニール力一テンは、イエロ一暗室タイプも 対応可能
- ●静電対策としてイオナイザー取リ付け
- ●全面帯電防止アクリル貼リ(ポリカーボ他も対応可能)
- ●才一ルステンレス加工

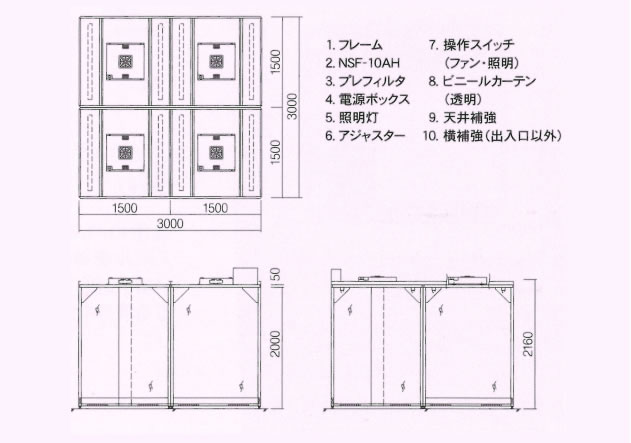

- 平面図

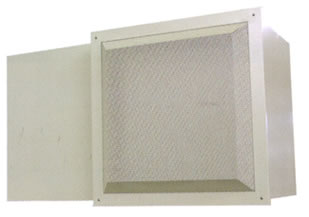

サプライユニット
NS-28 / NS-35
HEPAフィル夕を内蔵した、室内天井部に取り付けるユニットです。
無塵・無菌の清浄空気を室内に供給します。
NS-28仕様
形式 | NS-28 |
規定風量 | 28m³/min |
集じん効率 | 0.3μm粒子にて99.97%以上 |
フィルタ | HEPAフィルタ(多風量)610×610×150 |
本体 | 鉄板製焼付塗装仕上 |
吹出口 | 鉄板製パンチング板焼付塗装仕上 |
NS-35仕様
形式 | NS-35 |
規定風量 | 35m³/min |
集じん効率 | 0.3μm粒子にて99.97%以上 |
フィルタ | HEPAフィルタ(多風量)610×762×150 |
本体 | 鉄板製焼付塗装仕上 |
吹出口 | 鉄板製パンチング板焼付塗装仕上 |

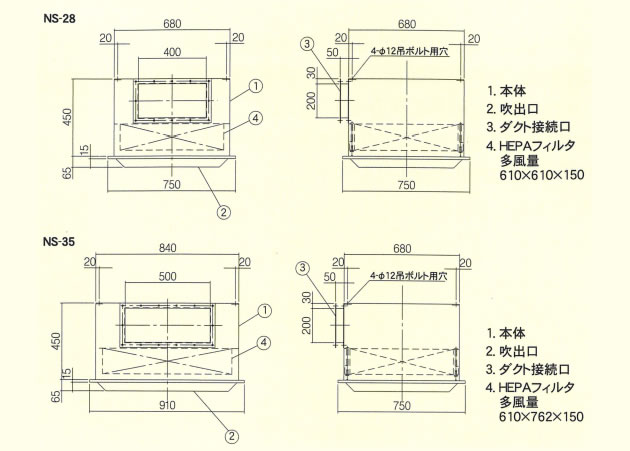

- 平面図

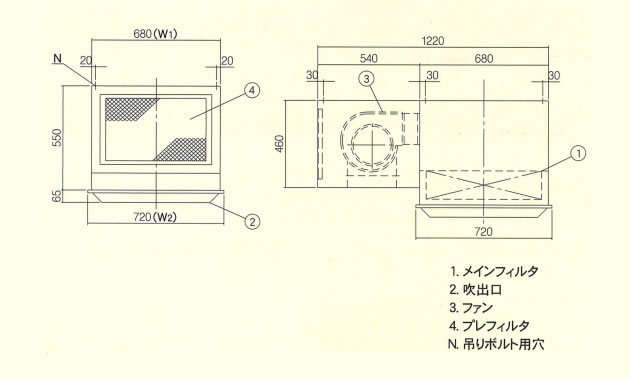

ファンフィルターユニット
NSF-12 / NSF-20 / NSF-30 / NSF-35 標準タイプ
HEPAフイノレ夕と送風ファンを一体化。
外部のエアをフアンで吸入加圧し、HEPAフイノレ夕を通してクリーンエアを室内に供給します。
処理風量の異なる各夕イプを用意しています。
集じん効率 | 0.3μm粒子にて99.97%以上 |
フィルタ | ブレフィルタ:不織布フィルタ |
メインフィルタ:HEPフィルタ | |
本体 | 鉄板製焼付塗装仕上 |
吹出口 | 鉄板製パンチング板塗装仕上 φ3-P5 |
吊りボルト | 6-φ12 |
電源 | AC200V・3φ・50/60Hz |
- 平面図
